并联恒功率电伴热带

日期:2015-05-22 作者:管理员

HWLX(RDP3-J3)并联恒功率电伴热带


产品名称:HWLX(RDP3-J3)并联恒功率电伴热带

产品型号:HWLX(RDP3-J3)型三相并联型恒功率电伴热带

产品价格:电议

商标品牌:安邦

产品认证:CE RoHs

主要用途:适用于较长距离、较大口径管道伴热保温

详细说明

并联恒功率电伴热带专利号:ZL200920171092.4;证书号:第1450860;发证机构:中华人民共和国国家知识产权局

HWLX(RDP3-J3)型三相恒功率电伴热带

    HWLX(RDP3-J3)型三相并联型恒功率电伴热带和单相相恒功率的基本原理相同。不同的是单相带采用单相220V供电,而三相采用三相380V供电,三相带采用三角形连接,除了具有单相电热带的特点外,特别适用于较长距离、较大口径管道的伴热和保温,可用于工厂一区、二区的爆炸性气体混合物场合。

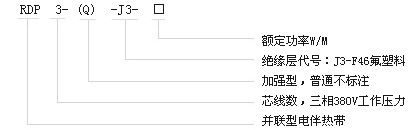

型号名称



例:RDP3-J3-30:表示绝缘材料为F46氟塑料的额定功率为30W/m、工作电压为380V的三相普通型恒功率电伴热带
    RDP3(Q)-J3-40:表示绝缘材料为F46氟塑料的额定功率为40W/m、工作电压为380V的三相加强型恒功率电伴热带

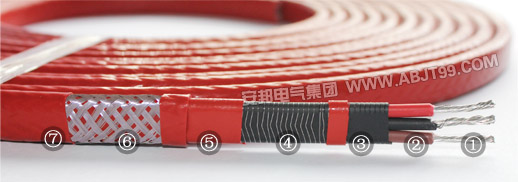

产品结构



① 镀锡圆铜线; ② 芯线绝缘层; ③ 内护套绝缘层; ④ 发热丝; ⑤ 外护套; ⑥ 金属编织层; ⑦ 加强护套



    电源母线为三根平行的绝缘软铜线,在内绝缘上缠绕镍鉻电热丝,并将电热丝每隔一定距离(即“发热节长“)分别依次与电源母芯线AB-BC-CA-AB……反复循环连接在每二相间形成连续的并联电阻。当母芯线三相通电后,各关联电阻发热,因而形成一条连续的三相供电的伴热带,而且可以根据使用情况发热节长度任意剪接。

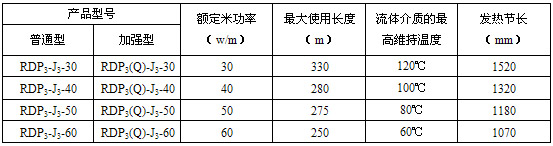

产品规格及主要参数



额定电压:380VAC

常态绝缘电阻:≥20MΩ
介电强度:2500VAC/1min

长期最高耐温:205℃
防爆标志:ExeⅡT4

防护等级:IP56  IP65



产品特点
三相电伴热带除了具有单相电伴热带相同的特点外,还有以下优点:
1)三相电伴热带的最大使用长度比单相电伴热带长;
2)在大规模使用电伴热带的场合,能均衡电网负载;
3)三相电伴热带由于采用三根母芯线,使伴热带更趋扁平,提高了伴热带的热传输效率,降低了伴热带表面发热负荷,增加了伴热带对管道的热传导面积。
