VLBTV2-CT组合型自调控伴热电缆

日期:2015-05-23 作者:管理员

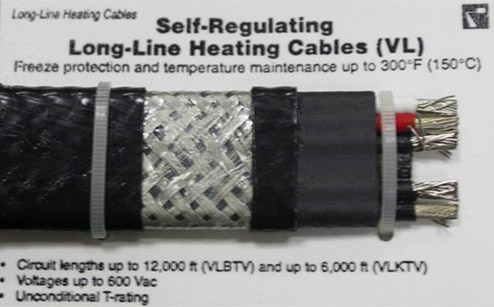

VLBTV2-CT组合型自调控伴热电缆

产品名称:VLBTV2-CT组合型自调控伴热电缆

产品型号:VLBTV2-CT组合型自调控电伴热长线

产品价格:电议

商标品牌:美国瑞侃(Raychem)

产品认证:EX BASEEFA FM SA PTB DNV

主要用途:普通区,危险区或腐蚀区电伴热保温

详细说明

 一、概述
    瑞侃VLBTV2-CT型自控电伴热长线专用于长输管线的防冻和保温。最高维持温度为65 ℃。单一电源线路长度可达3, 660m(双向供电可达7, 320m )。伴热线适用于普通区,危险区或腐蚀区。每一VLBTV2-CT伴热长线线路实际上是由三段等长的单相伴热线串联组成。并需由三相电源供电。安装时需采用接线系统(VBK-SYSTEM)配套使用。此系统包括:
1、配电盘
2、一个接线盒
3、二个换相盒
4、一个尾端接线盒
5、另有二通接线盒(VBK-S,SPLICE KIT)供接线和维修用

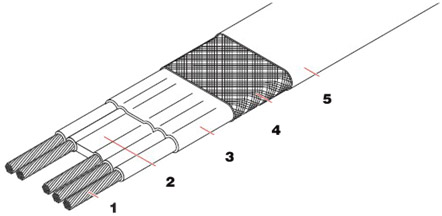

二、结构




1、镀镍铜导线 (零线为1.2mm2)   (其它导线为4. 8mm2)
2、BTV型自控电热线
3、聚烯烃绝缘内套
4、镀锡铜丝编织屏蔽 (相等于4. 8mm2导线)
5、氟塑料绝缘防腐外套


三、性能参数
1、标准颜色:黑色
2、温度范围:最高维持温度65 ℃;最高暴露温度85℃
3、电压等级:380至600Vac, 3相,4芯

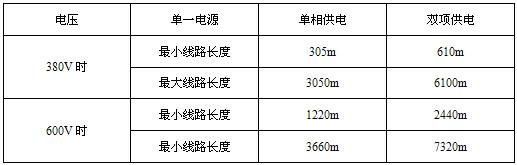

4、线路长度(如下图)




5、热线尺寸:厚8. 6mm×宽28.7mm
6、挠曲半径:在20℃时,为60mm
7、最低安装温度:-30℃


四、工作曲线图

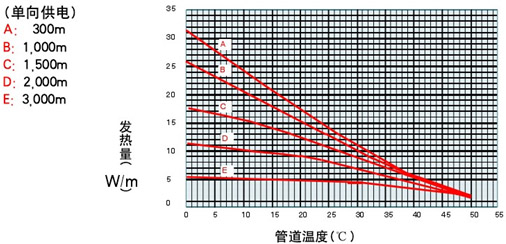

1、电源380Vac,3相,4芯伴热线曲线图

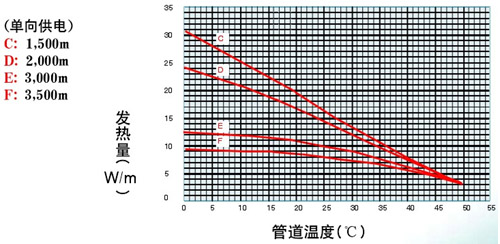

2、电源600Vac, 3相,4芯伴热线曲线图
