MI矿物绝缘伴热线

日期:2015-05-23 作者:管理员

MI矿物绝缘伴热线

产品名称:MI矿物绝缘伴热线

产品型号:MI合金825护套、HCH/HCC铜护套、HSQ不锈钢护套加热电缆

产品价格:电议

商标品牌:美国瑞侃(Raychem)

产品认证:EX BASEEFA FM SA PTB DNV

主要用途:高功率输出、高暴露温度、或高耐环境防腐的非危险和危险区域防冻保温

详细说明

MI合金825护套矿物绝缘伴热线

一、概述
    MI伴热线用于非危险和危险区域防冻和工艺温度维持。为工业防冻和工艺温度维持提供解决方案。MI伴热线还用于需要高功率输出、高暴露温度、或高耐环境防腐能力的应用。
    根据区域等级和设计认证,MI伴热线提供82w/ft(269w/m)的输出功率。MI伴热线可将温度最高保持在1022°F(500℃),伴热线的最高暴露温度为1200°F(650℃)。也提供更高的温度特性。


二、伴热线结构





三、区域等级

区域等级:非危险和危险区域


四、功率输出




五、额定温度





六、基本的伴热线设计配置








铜护套矿物绝缘伴热线(MI伴热线 —HCH/HCC)
一、概述
    铜护套矿物绝缘伴热线适用于各种工业电伴热系统和民用加热系统。在那些最高工作温度不超过200℃的应用中,铜护套伴热线具有长线伴热能力。
    铜护套MI伴热线广泛用于地板下、道路和斜坡,并带有HDPE(高密度聚乙烯)防腐蚀护套,在高温高达80℃的情况下提供防腐蚀保护。对于温度超过80舒适度的应用,FEP防腐蚀护套耐热温度最高可达200℃。


二、MI伴热线特性
1、耐腐蚀性
2、高性能输出
3、高机械强度
4、安全耐火


三、伴热线结构





四、技术指标
1、电缆护套材料:铜
2、电缆绝缘材料:氧化镁(MgO)
3、铜导线材料:铜护套合金导线
4、电压:高达300/500 VAC
5、耐压:2.0KV rmsAC
6、绝缘电阻:100MΩ/1000m (工厂合格等级)
7、护套允许的最高温度:200℃
8、对地漏电:3mA/100m(20℃时的额定值)
9、最低安装温度:-60℃
10、最小弯曲半径:-60℃时6倍电缆外径


五、伴热线区域等级

区域等级:危险区域,1区和2区,普通
最小电缆间距:25mm,适用于危险区域
电阻校正系数:铜导线电阻温度系数-a=0.00393Ω/℃

备注:
    ——电热带有可选的防腐蚀护套:
    ——HDPE(最高护套温度80℃)—型号当中添加H(如HCHH......)
    ——FEP(最高护套温度200℃)—型号中添加P(如HCHP.......)
    对于HDPE,电缆外径增加1.8mm。根据要求可提供FEP详细资料。


六、产品技术数据





(1)不得用于危险区域,最大300VAC。
    备注:要求使用1个30mA的漏电保护设备,以在最大程度上确保安全并防止起火。在一些跳闸次数明显增多的应用中,需要使用1个最大漏电电流为300mA的设备。




不锈钢护套矿物绝缘伴热线(MI伴热线—HSQ)
一、概述
    不锈钢护套矿物绝缘(MI伴热线)可以在保护温度最高为600℃的情况下工作。MI不锈钢伴热线为工业伴热系统市场提供了优异的耐腐蚀性产品,具有出色的高温性能,可用于各种恶例的环境中。HSQ伴热线通常用于沥青厂、煤气厂、炼油厂、反应器和容器、钠回路和许多其他伴热系统中,这些场合中,温度、效率、耐久性和伴热线安全性显得至关重要。


二、MI伴热线特性
1、耐腐蚀性
2、高性能输出
3、高机械强度
4、安全耐火


三、伴热线结构




四、技术指标
1、电缆护套材料:321不锈钢
2、电缆绝缘材料:氧化镁(MgO)
3、铜导线材料:镍铬合金导线
4、电压:高达300/500 VAC
5、耐压:2.0KV AC(有效值)
6、绝缘电阻:100MΩ/1000m (工厂合格等级)
7、护套允许的最高温度:600℃
8、漏电:3mA/100m(20℃时的额定值)
9、最低安装温度:-60℃
10、最小弯曲半径:-60℃时6倍电缆外径


五、区域等级

区域等级:危险区域,1区和二区,普通
最小电缆间距:25mm,适用于危险区域

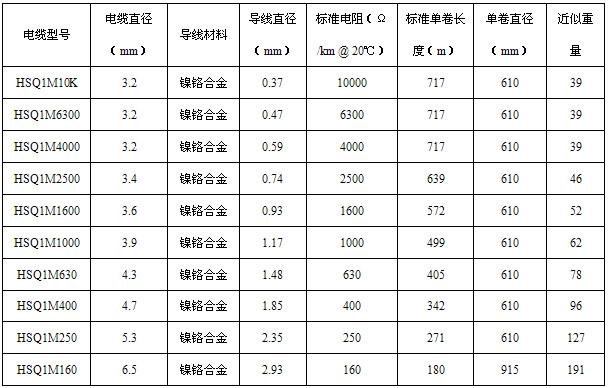

六、技术数据





    备注:要求使用1个30mA的漏电保护设备,以在最大程度上确保安全并防止起火。在一些跳闸次数明显增多的应用中,需要使用2个最大漏电电流为300mA的设备。
